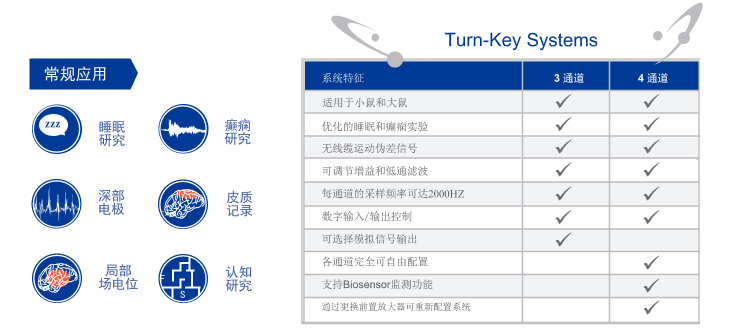

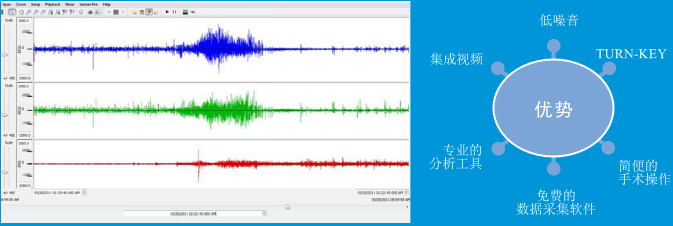

PINNACLE提供三通道和四通道的脑电/肌电测量系统,用于研究自由活动状态下动物的睡眠、癫痫、行为模式研究,适用于小鼠
和大鼠。
脑电/肌电系统利用特色的头戴式的前置放大器,即使在动物运动时也能得到非常清晰的波形图,四通道具有三通道几乎所有的特
征,并额外增加一个通道,配置灵活,具有同时配置生物传感器的能力。

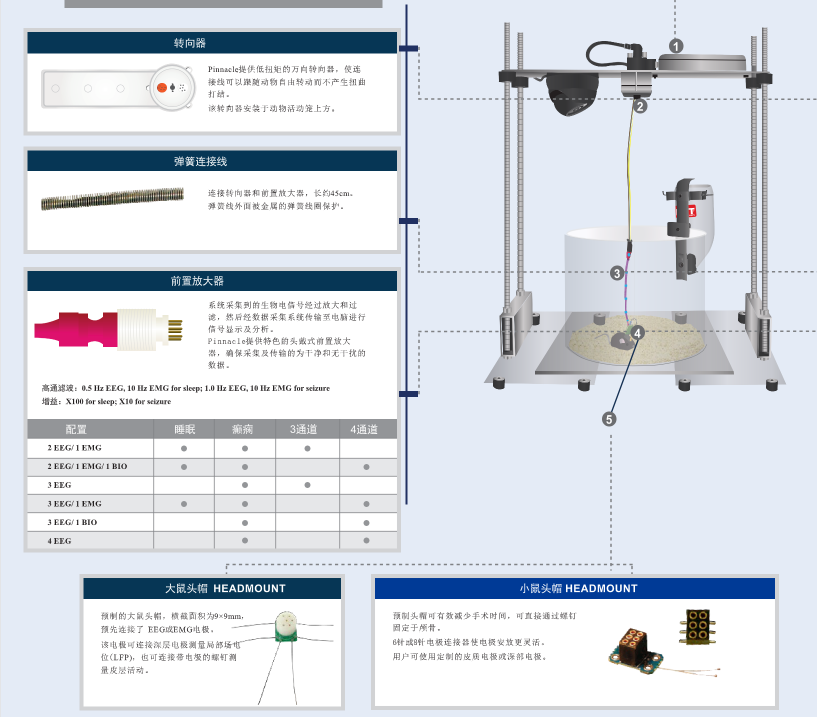

大鼠连线式系统
系统组成
Pinnacle特色的的TRUN-KEY系统用于在动物自由活动状态下,采集干净(Clean)、无干(Artifactfree)的生物电数据。EEG和EMG信号通过前置放大器进行初级的放大和过滤。然后通过低转矩转向器传输至数据处理采集系统进行最终信号处理和分析。系统具有三通道和四通道配置供用户选择。每个通道可独立设置增益和滤波设置。
数据处理及采集系统
数据处理及采集系统(DCAS)执行二级的数据放大和过滤,然后将数据传输至Pinnacle Sirenia采集软件。
技术参数
采样频率调节范围:200 - 2,000 Hz
软件控制低通滤波范围:10 Hz - 1 kHz
转向器
Pinnacle提供低扭矩的万向转向器,使连接线可以跟随动物自由转动而不产生扭曲打结。
该转向器安装于动物活动笼上方。
弹簧连接线
连接转向器和前置放大器,长约45cm。
弹簧线外面被金属的弹簧线圈保护。
前置放大器
系统采集到的生物电信号经过放大和过滤,然后经数据采集系统传输至电脑进行信号显示及分析。
Pinnacle提供特色的头戴式前置放大器,确保采集及传输的为干净和无干扰的数据。
高通滤波:0.5 Hz EEG, 10 Hz EMG for sleep; 1.0 Hz EEG, 10 Hz EMG for seizure增益:X100 for sleep; X10 for seizure
大鼠头帽 HEADMOUNT
预制的大鼠头帽,横截面积为9×9mm,预先连接了 EEG或EMG电极。该电极可连接深层电极测量局部场电位(LFP),也可连接带电极的螺钉测量皮层活动。
小鼠头帽 HEADMOUNT
预制头帽可有效减少手术时间,可直接通过螺钉固定于颅骨。
6针或8针电极连接器使电极安放更灵活。
用户可使用定制的皮质电极或深部电极。
The clarity of the data rivals anything I have ever seen! Quite simply, this is the best system for EEG and sleep recording on the market today.
Dr. Fred Turek (CEO - NuNetix, Inc.)

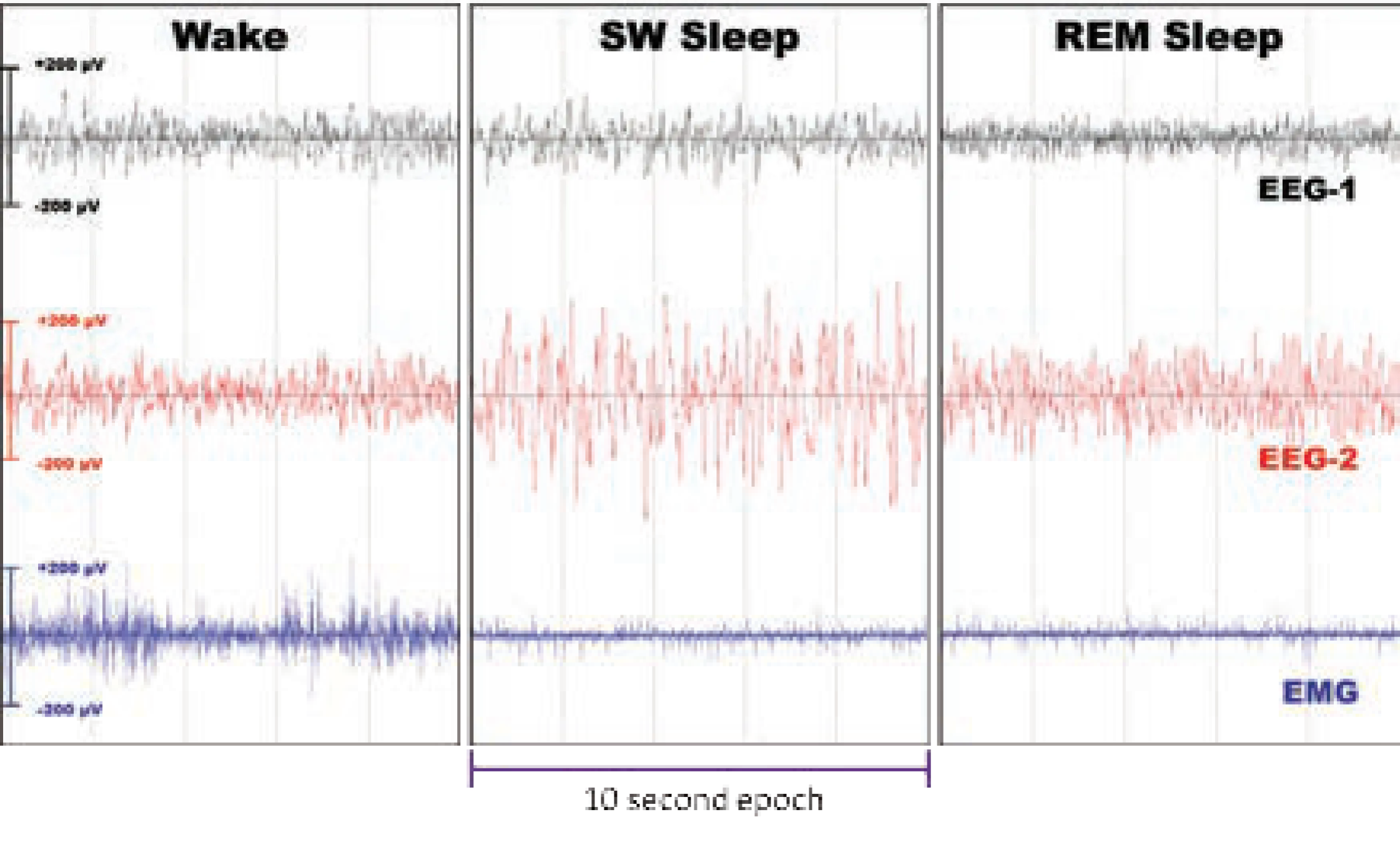

Three individual, non-consecutive epochs from a C57 mouse illustrating the vigilance states of wake, slow wave (SW) sleep, and rapid-eye-movement (REM) sleep. Data were collected using Pinnacle’s three-channel EEG/EMG system.

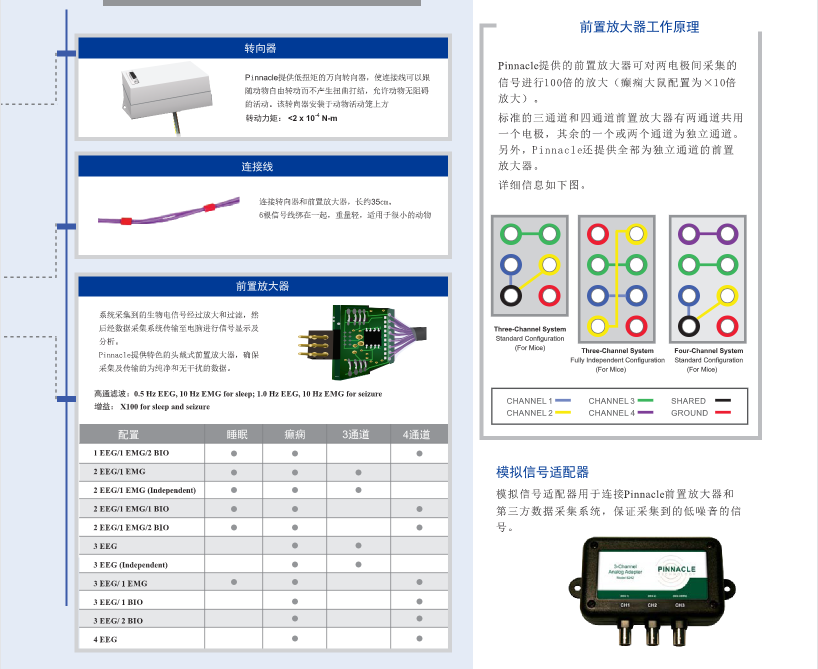

小鼠连线式系统
配套升级

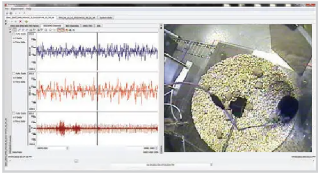

集成视频采集
视频采集功能为Pinnacle提供了一个集成化的平台,该系统可同步EEG、EMG和可视化的行为学状态。视频图像和其他生物电信号同时显示在软件上,用户可以通过软件实时方便的观察睡眠、癫痫时动物的状态,减少认为对动物的干扰。
专业版分析软件

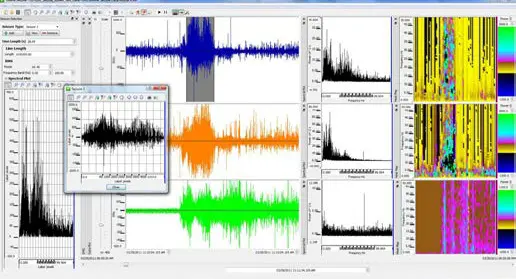

A seizure event in a C57 mouse identified and selected for automated analysis®using Sirenia Seizure Pro.
SIRENIA® SEIZURE PRO
在一个给定时间内,快速识别和分析用户定义的癫痫事件。脑电和肌电数据自动分析和存储,系统可定制发表文章用的报告和图表。
分析方法包含:功率谱密度图、峰值频率计算、热点图、line length, Racine分级、癫痫持续时间、间隔时间等。

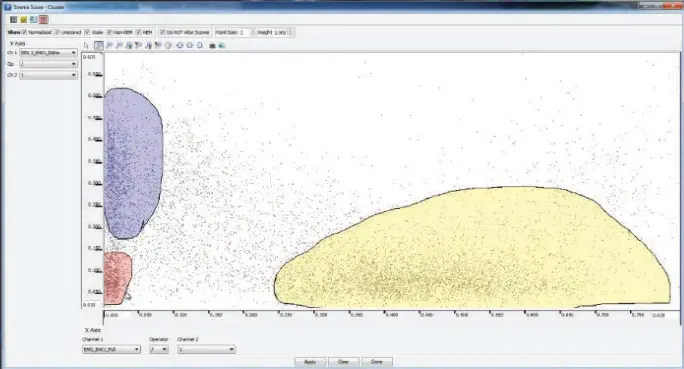

Data from a C57 mouse are quickly scored using Sirenia ®Sleep Pro’s semi-
automated cluster scoring tool.
SIRENIA® SLEEP PRO
Pinnacle睡眠分析软件可有效减少用户评分和分析的时间,提高数据分析的质量和准确度。睡眠分析方法包括:聚类评分(Cluster scoring)、阈值评分(threshold scoring)、睡眠(hypnograms)、波谱图(spectral plots)等 。软件允许用户快速比较评分,执行分析,定制高质量的图表和表格。
增加生物传感器Biosensor
Pinnacle的生物传感器可以与四通道的脑电肌电系统配合使用,最多可同时记录2通道的生物传感器信号。通过增加生物传感器,可以同步分析生物电和神经化学物质的变化相关性。
生物传感器具有多种型号,可以测量:谷氨酸、葡萄糖、乳酸、乙醇、胆碱、儿茶酚胺类(如多巴胺)。
睡眠剥夺
Pinnacle睡眠剥夺系统采用可旋转的金属棒,自动的进行睡眠剥夺,避免人为干扰。系统可以实时采集分析EEG/EMG信号,并根据EEG/EMG信号得到的睡眠状态数据反馈控制剥夺系统的运行。
